Jak projekt i układ PCB kształtuje współczesną elektronikę?

Spis treści

• Wprowadzenie do projektowania i układu PCB
• Dlaczego projekt PCB ma znaczenie
• Podstawowe zasady układu PCB
• Typowe wyzwania projektowe
• Najlepsze praktyki i rozwiązania inżynieryjne
• Materiały i kwestie produkcyjne
• Zastosowania przemysłowe
• Kompromisy projektowe i tabela porównawcza
• Wyjaśnienie procesu projektowania PCB
• Przyszłe trendy w inżynierii PCB
• Często zadawane pytania
• Wniosek

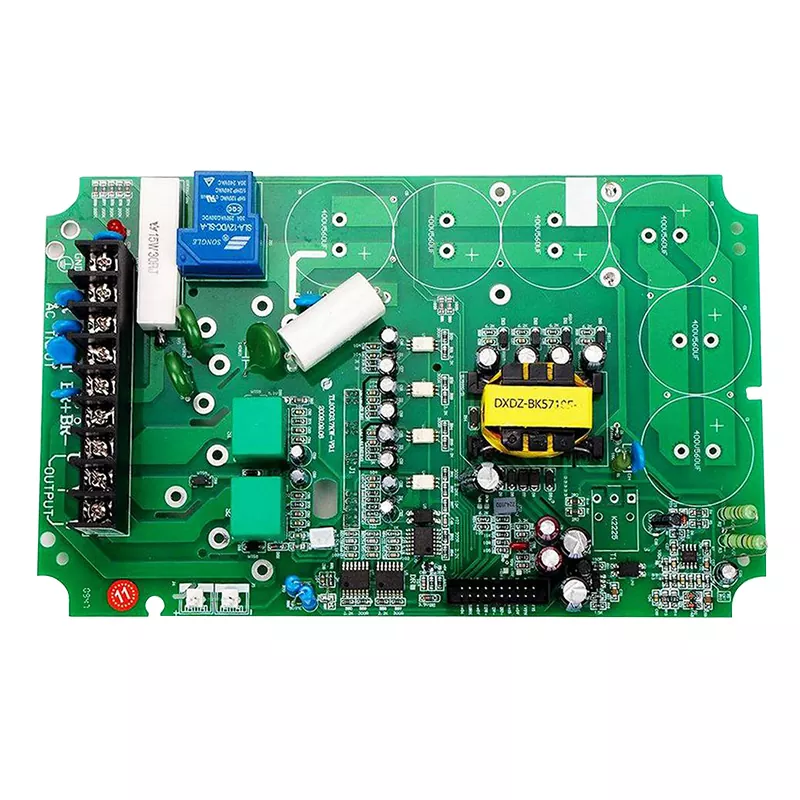

Wprowadzenie do projektowania i układu PCB

Projektowanie i układ PCB to ustrukturyzowany proces rozmieszczania komponentów elektronicznych i prowadzenia połączeń elektrycznych na płytce drukowanej. Chociaż może się to wydawać dyscypliną czysto techniczną, w rzeczywistości jest to równowaga inżynierii elektrycznej, ograniczeń mechanicznych, fizyki termicznej i praktyczności produkcyjnej.

Dobrze zaprojektowana płytka drukowana zapewnia wydajną transmisję sygnałów, równomierną dystrybucję mocy, efektywne zarządzanie ciepłem, a produkt pozostaje stabilny w rzeczywistych warunkach. Z drugiej strony, zła konstrukcja może prowadzić do zakłóceń sygnału, przegrzania, awarii systemu, a nawet całkowitej awarii urządzenia.

W miarę jak urządzenia elektroniczne stają się mniejsze i potężniejsze, złożoność projektów płytek PCB stale rośnie. Inżynierowie muszą teraz uwzględnić szybkie sygnały, kompatybilność elektromagnetyczną, wielowarstwowe routing i kompaktową integrację komponentów.

Dlaczego projekt PCB ma znaczenie

Projekt PCB nie polega tylko na łączeniu komponentów — określa pułap wydajności produktu elektronicznego. Nawet najbardziej zaawansowane chipy nie będą działać prawidłowo, jeśli układ płytki wprowadza szum, opór lub niestabilność.

• Stabilność wydajności:Właściwe prowadzenie zapewnia czystą transmisję sygnału.
• Wydajność cieplna:Dobry układ zapobiega przegrzaniu i wydłuża żywotność produktu.
• Koszt produkcji:Zoptymalizowane projekty zmniejszają złożoność produkcji i ilość odpadów.
• Niezawodność produktu:Stabilne układy minimalizują awaryjność w warunkach obciążeniowych.
• Skalowalność:Modułowa konstrukcja umożliwia przyszłe aktualizacje i zmiany.

Podstawowe zasady układu PCB

Zrozumienie podstawowych zasad układu PCB jest niezbędne do tworzenia wysokiej jakości systemów elektronicznych. Zasady te kierują inżynierami na każdym etapie projektowania.

1. Integralność sygnału

Integralność sygnału odnosi się do jakości sygnałów elektrycznych przesyłanych przez płytkę drukowaną. Złe trasowanie, nadmierna długość ścieżki lub zakłócenia mogą zniekształcać sygnały.

2. Dystrybucja mocy

Stabilna sieć dystrybucji zasilania zapewnia, że ​​wszystkie komponenty otrzymują stałe napięcie bez wahań i szumów.

3. Strategia uziemiania

Dobrze zaplanowana płaszczyzna uziemienia zmniejsza zakłócenia elektromagnetyczne i poprawia stabilność obwodu.

4. Zarządzanie temperaturą

Podczas projektowania należy uwzględnić rozpraszanie ciepła, aby zapobiec przegrzaniu wrażliwych komponentów.

5. Rozmieszczenie komponentów

Strategiczne rozmieszczenie zmniejsza długość ścieżki, poprawia przepływ sygnału i upraszcza produkcję.

Typowe wyzwania projektowe

Inżynierowie zajmujący się projektowaniem płytek PCB często stają przed wieloma wyzwaniami, które mogą mieć wpływ zarówno na funkcjonalność, jak i wydajność produkcji.

• Zakłócenia elektromagnetyczne pomiędzy ścieżkami o dużej prędkości
• Przegrzanie spowodowane złą konstrukcją termiczną
• Opóźnienie sygnału w długich lub nieprawidłowo poprowadzonych ścieżkach
• Ograniczenia przestrzenne w urządzeniach kompaktowych
• Ograniczenia produkcyjne i problemy optymalizacji kosztów

Wyzwania te często wymagają iteracyjnych ulepszeń projektu i walidacji opartej na symulacji przed rozpoczęciem produkcji.

Najlepsze praktyki i rozwiązania inżynieryjne

Pomyślny projekt PCB opiera się na sprawdzonych praktykach inżynieryjnych, które zmniejszają ryzyko i poprawiają wydajność.

• Używaj krótkich i bezpośrednich tras trasowania dla sygnałów o dużej prędkości
• Wdrażaj wielowarstwowe stosy PCB dla złożonych obwodów
• Oddzielne obszary uziemienia analogowego i cyfrowego
• Umieść kondensatory odsprzęgające w pobliżu pinów zasilania
• Przed sfinalizowaniem układu wykonaj symulację termiczną
• Postępuj zgodnie z zasadami projektowania producenta na wczesnym etapie procesu

Strategie te znacznie poprawiają stabilność sygnału, redukują szumy i zwiększają niezawodność produktu.

Materiały i kwestie produkcyjne

Wybór materiałów odgrywa kluczową rolę w wydajności PCB. Różne podłoża oferują różne właściwości elektryczne i termiczne.

Przemysłowe zastosowania projektowania PCB

Projektowanie i układ PCB są niezbędne w wielu branżach, a każda z nich ma unikalne wymagania.

• Elektronika użytkowa:Smartfony, tablety i urządzenia do noszenia
• Systemy motoryzacyjne:Jednostki sterujące silnika, czujniki, systemy informacyjno-rozrywkowe
• Urządzenia medyczne:Maszyny diagnostyczne, systemy monitorowania
• Automatyka przemysłowa:Robotyka, systemy PLC, panele sterujące
• Telekomunikacja:Sprzęt sieciowy i systemy komunikacyjne

Kompromisy projektowe i tabela porównawcza

Projektowanie płytek PCB często wymaga zrównoważenia wydajności, kosztów i możliwości produkcyjnych. Poniżej znajduje się porównanie typowych kompromisów.

Wyjaśnienie procesu projektowania PCB

Ustrukturyzowany przepływ pracy zapewnia dokładność i wydajność od koncepcji do produkcji.

1. Analiza wymagań i definicja specyfikacji
2. Projektowanie schematów i planowanie obwodów
3. Wybór i walidacja komponentów
4. Projekt układu PCB i routing
5. Sprawdzanie i symulacja zasad projektowania
6. Wykonanie i testowanie prototypu
7. Produkcja końcowa i optymalizacja

Każdy etap odgrywa kluczową rolę w zapewnieniu, że produkt końcowy spełnia oczekiwania dotyczące wydajności i niezawodności.

Przyszłe trendy w inżynierii PCB

Technologia PCB stale ewoluuje w szybkim tempie, napędzana zapotrzebowaniem na mniejszą, szybszą i mocniejszą elektronikę.

• Zwiększone wykorzystanie technologii HDI (High-Density Interconnect).
• Integracja narzędzi do projektowania PCB wspomaganych sztuczną inteligencją
• Rozwój ultraminiaturowych komponentów
• Zaawansowane materiały odprowadzające ciepło
• Elastyczna i poręczna rozbudowa elektroniki

Innowacje te kształtują następną generację urządzeń elektronicznych w różnych branżach.

Często zadawane pytania

Co to jest projekt i układ PCB?

Jest to proces projektowania fizycznego rozmieszczenia komponentów elektronicznych i prowadzenia połączeń elektrycznych na płytce drukowanej.

Dlaczego układ PCB jest ważny?

Ma to bezpośredni wpływ na wydajność, integralność sygnału, stabilność termiczną i ogólną niezawodność produktu.

Jakiego oprogramowania używa się do projektowania PCB?

Typowe narzędzia obejmują Altium Designer, KiCad, Eagle i OrCAD.

Jaka jest różnica między płytką jednowarstwową a wielowarstwową?

Płyty jednowarstwowe są prostsze i tańsze, natomiast płyty wielowarstwowe obsługują złożone obwody o wysokiej wydajności.

W jaki sposób projektowanie PCB może obniżyć koszty produkcji?

Optymalizacja układu, zmniejszanie liczby warstw tam, gdzie to możliwe i przestrzeganie wytycznych produkcyjnych może znacznie obniżyć koszty.

Wniosek

Projektowanie i układ PCB to podstawowa dyscyplina współczesnej inżynierii elektronicznej. Określa, jak wydajnie działa produkt, jak długo trwa i jak opłacalna jest jego produkcja. Wraz z postępem technologii projekty PCB stale ewoluują, co wymaga głębszej integracji narzędzi symulacyjnych, inżynierii materiałowej i inżynierii precyzyjnej.

Firmy inwestujące w wysokiej jakości procesy projektowania płytek PCB są lepiej przygotowane do dostarczania niezawodnych, innowacyjnych i konkurencyjnych produktów elektronicznych na rynku globalnym.
